Em qualquer projeto de segurança contra incêndio e pânico, o sistema de proteção por hidrantes é um elemento fundamental, representando um salto de capacidade em relação aos extintores portáteis. Ele é projetado para fornecer um fluxo contínuo e potente de água, permitindo que brigadistas treinados ou o próprio Corpo de Bombeiros controlem um incêndio que já passou de sua fase inicial.
No Distrito Federal, todos os requisitos para projeto, instalação, manutenção e vistoria desse sistema são ditados pela Norma Técnica nº 004/2000 do Corpo de Bombeiros Militar do Distrito Federal (CBMDF).
Este guia extenso foi criado para traduzir a linguagem técnica da norma em um manual prático, ajudando profissionais e gestores a compreenderem as exigências e a importância de cada componente do sistema.
1. O Alicerce do Sistema: Conceitos Essenciais
Antes de mergulhar nos cálculos e regras, é vital dominar as definições que formam a base do sistema de hidrantes:
- Hidrante: É o ponto de tomada de água, equipado com válvulas, mangueiras, adaptadores e esguichos, pronto para ser operado.
- Abrigo: O compartimento (geralmente uma caixa metálica vermelha) que protege as mangueiras e esguichos de danos e intempéries, mantendo-os prontos para o uso.
- Reserva Técnica de Incêndio (RTI): Este é talvez o conceito mais crítico. A RTI é um volume de água exclusivamente dedicado ao combate a incêndios, armazenado em um reservatório. Essa água não pode ser utilizada para o consumo normal do prédio. É o “tanque de combustível” do sistema.
- Hidrante de Recalque: É o dispositivo instalado na calçada ou na fachada do prédio. Sua função é permitir que o Corpo de Bombeiros “recalque” (bombeie) água de seus caminhões diretamente para a tubulação da edificação, reabastecendo o sistema durante um incêndio prolongado. É o elo vital entre a edificação e o CBMDF.
2. O Coração do Sistema: A Reserva Técnica de Incêndio (RTI)
Tudo começa com a água. A quantidade mínima da RTI é um dos primeiros e mais importantes cálculos em um projeto. A NT 004/2000 define esse volume com base no Risco da Edificação (classificado pela NT 002/2000) e na área construída.
Cenário 1: Edificações com até 2.500 m² (Tabela 1)
Para a maioria das edificações, a Tabela 1 da norma define o volume fixo da RTI:
- Risco Baixo (A): 4.200 litros
- Risco Médio (B1): 6.600 litros
- Risco Médio (B2): 9.000 litros
- Risco Alto (C1): 15.000 litros
- Risco Alto (C2): 22.500 litros
Cenário 2: Edificações com área superior a 2.500 m² (Tabela 2)
Para grandes complexos, o cálculo é incremental. Além do volume base da Tabela 1, deve-se adicionar um volume extra para cada 100 m² (ou fração) que excederem os 2.500 m². Esse acréscimo é:
- Risco Baixo (A): +100 litros
- Risco Médio (B1): +120 litros
- E assim por diante, conforme a Tabela 2.
De onde vem a água? Preferencialmente, a RTI deve ser garantida no reservatório superior, com a saída da tubulação de incêndio localizada abaixo da saída de consumo geral. Isso garante, por gravidade, que a água de incêndio será a última a acabar.

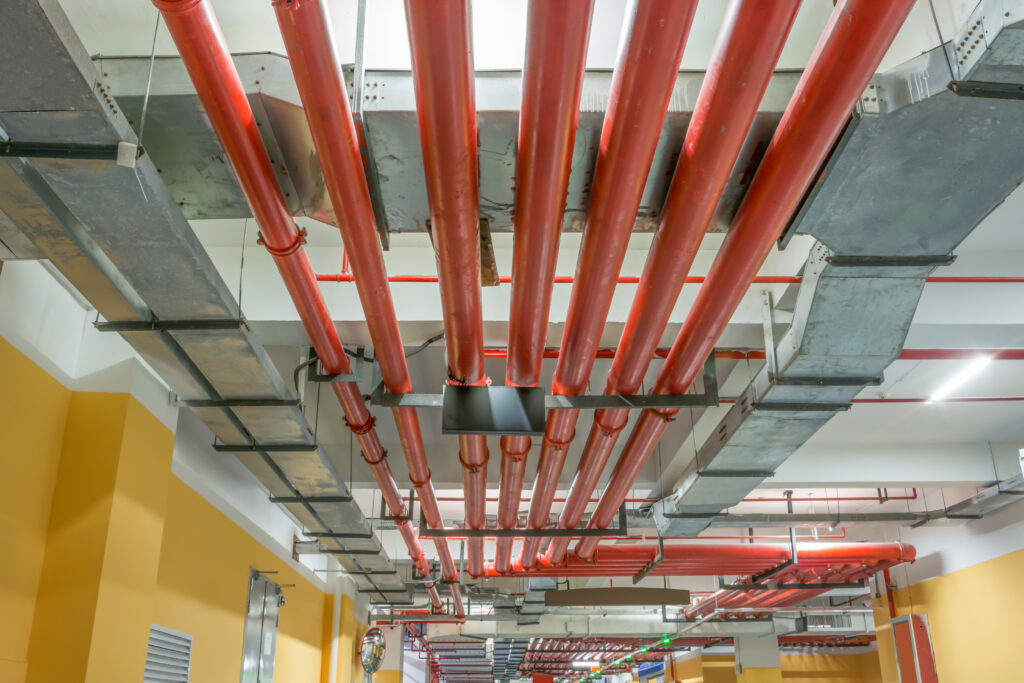

3. A Força do Sistema: Pressão, Vazão e Bombas de Incêndio
Não basta ter a água; ela precisa chegar ao fogo com força e volume suficientes. A norma estabelece parâmetros rigorosos para o desempenho hidráulico:
- Pressão Mínima e Máxima: A pressão na saída do esguicho deve estar em um “ponto ideal”: no mínimo 1 Kgf/cm² (10 mca) para ter alcance, e no máximo 4 Kgf/cm² (40 mca) para ser controlável por um operador.
- Vazão Mínima: A quantidade de água que sai do esguicho também é determinada pelo risco (Tabela 3). Uma edificação de Risco Alto (C2), por exemplo, exige uma vazão mínima de 750 litros por minuto.
- Bombas de Incêndio: Quando a gravidade não é suficiente para garantir a pressão e vazão, entram em cena as bombas de incêndio. A norma exige:
- Duas Bombas: No mínimo, uma principal e uma reserva (jockey), com as mesmas especificações.
- Acionamento Automático: As bombas devem ligar automaticamente quando houver uma queda de pressão na rede (sinal de que um hidrante foi aberto).
- Fonte de Energia Independente: A alimentação elétrica das bombas deve ser independente da rede geral do prédio. Para riscos C1 e C2, é obrigatório um segundo sistema de alimentação (como um gerador).
4. Os Pontos de Ação: Instalação e Cobertura dos Hidrantes
Onde os hidrantes devem ser instalados? A regra de ouro é cobertura total.
- Distância Máxima entre Hidrantes: A distância entre os pontos de hidrante não pode ultrapassar 30 metros. O objetivo é que, com lances de mangueira de no máximo 30 metros, qualquer ponto do pavimento possa ser alcançado pela água.
- Altura de Instalação: O eixo do registro do hidrante deve estar entre 1,30 m e 1,50 m do piso acabado.
- Localização Estratégica: Os hidrantes devem estar em locais de fácil acesso e visualização, devidamente sinalizados, e nunca em locais onde possam ser obstruídos (como atrás de portas ou em vagas de garagem).
- Um por Pavimento: Deve haver, no mínimo, um hidrante por andar.
- Abrigo: O abrigo do hidrante deve ser pintado de vermelho, conter no mínimo uma mangueira e um esguicho, e não pode ser trancado com chave ou cadeado.
5. A Conexão Vital: O Hidrante de Recalque
Este componente merece destaque especial. A norma define que o hidrante de recalque deve ser instalado:
- Junto à via de acesso das viaturas do CBMDF, a uma distância entre 1 e 10 metros do meio-fio.
- Em uma caixa subterrânea padronizada com tampa de ferro e a inscrição “INCÊNDIO”.
- O registro deve estar a no máximo 15 cm de profundidade para facilitar o engate rápido das mangueiras dos bombeiros.
Conclusão: Um Sistema Integrado para uma Proteção Eficaz
A Norma Técnica 004/2000-CBMDF detalha um sistema complexo e interdependente. Uma reserva de água adequada, bombas potentes, tubulações bem dimensionadas e hidrantes estrategicamente localizados formam um conjunto coeso, projetado para uma resposta rápida e eficiente em uma emergência.
