Central de GLP no DF: o guia da NT 05/2021 do CBMDF (central, rede e depósito de botijões)

  • Atualizado em
  • Normas
  • 12 min de leitura

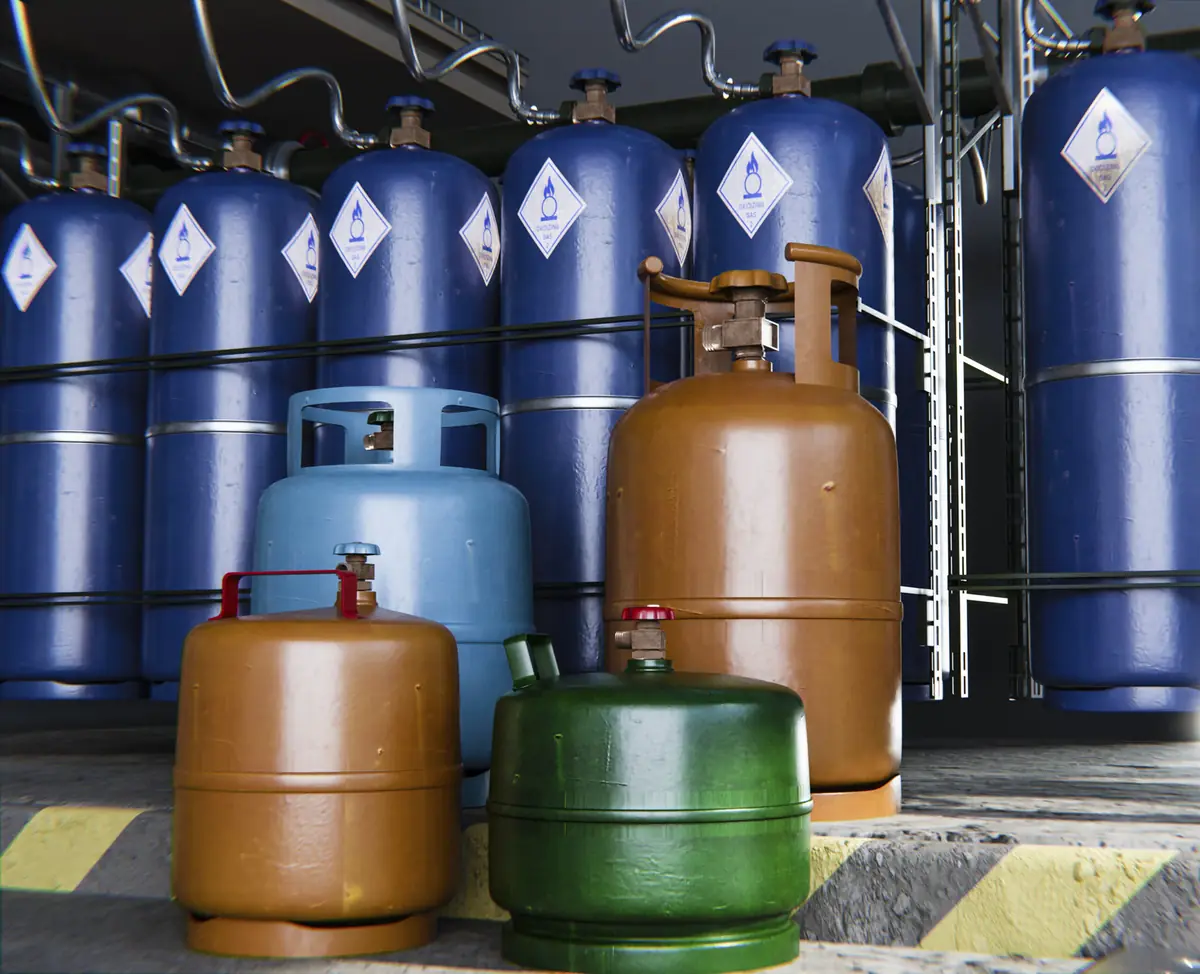

Cilindros e botijões de gás GLP de vários tamanhos

A instalação de gás GLP no Distrito Federal segue a Norma Técnica nº 05/2021 do CBMDF (aprovada pela Portaria nº 12, de 4 de maio de 2021). Em resumo: a central fica fora da edificação, ventilada e ao nível da rua, num abrigo com resistência ao fogo de 2 horas e aberturas de no mínimo 0,32 m² em cima e embaixo; os afastamentos saem das Tabelas 3 e 4; o P-13 não pode abastecer comércio (salvo exceção de até 3 botijões); e depósitos de botijões são classificados de I a VII e Especial pela massa de gás guardada.

A norma oficial está no portal do Corpo de Bombeiros: NT 05/2021 do CBMDF, Segurança contra incêndio para GLP (PDF oficial).

A NT 05 tem duas partes. A Parte I trata da instalação predial (central, rede de alimentação, rede de distribuição e medidores) e vale para prédios residenciais, comerciais, escolas, restaurantes e hospitais. A Parte II trata das áreas de armazenamento de botijões de até 90 kg, como revendas e depósitos. Abaixo explicamos as duas, com os itens da norma, figuras, um exemplo de cálculo de central e o que o analista do CBMDF confere.

Resumo da NT 05 em uma tabela

O queValorItem da NT 05
Local da centralFora da edificação, ventilada, ao nível do logradouroParte I, 5.2.5
Resistência ao fogo do abrigo2 horasParte I, 6.3.1
Ventilação do abrigo10% da planta ou 0,32 m² embaixo e 0,32 m² em cima (o maior)Parte I, 6.3.1
Abrigo com paredes e cobertura resistentes ao fogoDistâncias caem pela metadeParte I, 6.3.2
Proteção contra veículosMureta ou pilar com 0,6 m de altura, a 1 m dos recipientesParte I, 6.3.3
Central em nicho (só prédio existente)Até 2 P-190 ou 4 P-45, área mínima de 1 m²Parte I, 6.3.10 a 6.3.12
P-13 para uso comercialProibido; exceção de até 3, não interligadosParte I, 6.2 a 6.2.3
Ponto isolado não comercialAté 13 kg, um ponto por edificação, altura até 12 mParte I, 6.1
Parede resistente ao fogo2 h, altura mínima 1,8 m, a 1 a 3 m dos recipientesParte I, 6.7
Tanque de 10 a 60 m³ / acima de 60 m³Hidrantes / chuveiros automáticosParte I, 6.9.1 e 6.9.2

A NT 05 manda fazer o projeto executivo pela ABNT NBR 13523 (central) e NBR 15526 (rede), e aceita a NFPA 58 no que elas não tratarem (Parte I, item 5.1.2). As NBRs são pagas; aqui citamos só o número e o parâmetro.

Quando o prédio precisa de central de GLP

Quem define se a edificação deve ter instalação predial de gás é a NT 01 do CBMDF, pela ocupação. A NT 05 diz como fazer (Parte I, item 5.1.1). Três situações aparecem o tempo todo:

  • Prédio que vai usar gás canalizado: central completa, com projeto da central e da rede, isométrico e ART (itens 5.1.3 a 5.1.5).
  • Prédio que não vai usar gás: o projeto leva a nota "A edificação não foi projetada para utilizar GLP", como pede o check-list do CBMDF. Não use essa nota só para economizar a central contando que cada morador leve o seu botijão: se a nota está no projeto, a obra e o comprador precisam saber que botijão não entra.
  • Ponto isolado (copa, cozinha particular não industrial) num prédio que deveria ter central: aceita até 13 kg, um único ponto de consumo na edificação, com altura de até 12 m (item 6.1).

P-13 em restaurante, lanchonete e padaria

O item 6.2 é direto: não é permitido usar P-13 para fins comerciais. O estabelecimento deve passar a usar uma central (item 6.2.1). Quem provar ao CBMDF que está impedido tecnicamente pode manter até 3 P-13 (por isso o check-list fala em 39 kg), desde que não interligados, com válvula redutora, mangueira com malha de aço, detector de vazamento e boa ventilação natural (itens 6.2.2 e 6.2.3). Veja também o que muda para restaurantes e bares e para a cozinha profissional pela NT 24.

Como dimensionar a central (exemplo com conta)

A NT 05 não ensina a calcular o consumo; isso vem da NBR 13523. O raciocínio olha duas coisas separadas: vaporização (quantos kg/h o recipiente entrega) e autonomia (quantos dias aguenta até reabastecer).

Exemplo: restaurante com três equipamentos de 96.000, 40.080 e 26.500 kcal/h, 5 horas de uso por dia, reabastecimento a cada 10 dias.

  1. Consumo: (96.000 + 40.080 + 26.500) ÷ 11.100 kcal/kg = 14,65 kg/h.
  2. Por dia: 14,65 × 5 = 73,25 kg; em 10 dias, 732,5 kg.
  3. Pela vaporização (um P-190 entrega cerca de 3 kg/h, referência prática da aula de GLP da nossa pós-graduação, não está na NT 05): 14,65 ÷ 3 = 4,9, ou seja, 5 P-190.
  4. Autonomia: 5 × 190 = 950 kg, que dá quase 13 dias. Atende.

Repare que 4 P-190 (760 kg) já dariam a massa, mas não entregariam os 14,65 kg/h. Quem decidiu foi a vaporização.

Com a quantidade definida, entra a localização. Cinco P-190 somam 5 × 0,45 = 2,25 m³, faixa de 2 a 3,5 m³ da Tabela 4: 1,5 m da divisa e da edificação e 3 m do passeio público.

Tabela 4 da NT 05 do CBMDF com os afastamentos dos recipientes transportáveis agrupados por capacidade total

Tabela 4 da NT 05/2021 (Parte I, item 6.8.3): afastamentos dos recipientes agrupados. Até 2 m³ (4 P-190 ou 18 P-45) a central pode encostar na divisa. Fonte: CBMDF.

Com abrigo de paredes laterais e cobertura resistentes ao fogo entre os recipientes e o ponto de risco, essas distâncias podem cair à metade (item 6.3.2). Em lote apertado, essa redução e a parede resistente ao fogo do item 6.7 (2 h, fechada, com no mínimo 1,8 m de altura, a 1 a 3 m dos recipientes; a distância passa a ser medida contornando a ponta da parede) são o que resolve a central sem perder um pedaço grande do terreno.

Num colégio que atualizamos em 2026, a central ficou com 2 P-45 (0,22 m³), na primeira faixa da tabela: afastamento zero da divisa e da edificação, 3 m do passeio, abrigo de 2 h e as notas de afastamento na prancha.

O abrigo da central

O abrigo é o item mais cobrado na análise. Pela NT 05:

  • estrutura com resistência ao fogo de 2 horas (item 6.3.1);
  • ventilação nas paredes laterais, em cima e embaixo, com 10% da área em planta ou 0,32 m² por abertura, o que for maior (item 6.3.1). Na prática, abrigo com menos de 3,2 m² de planta fica sempre no mínimo de 0,32 m²;
  • piso incombustível, no nível do entorno ou acima, com caimento para fora, sem rebaixo (item 6.3.7);
  • proteção contra batida de veículo, com mureta ou pilar de 0,6 m a pelo menos 1 m dos recipientes (item 6.3.3);
  • placa de acesso restrito, visível de qualquer direção (item 6.10). Com mais de uma central, placa de 25 × 50 cm com o nome do estabelecimento (item 6.3.9).
Detalhe típico de central de GLP com 3 cilindros P-190: planta com coletor e registros e corte mostrando os recipientes, o regulador e o registro de corte geral

Detalhe típico que usamos nas pranchas: central com 3 P-190 em planta e corte, paredes de concreto, venezianas em cima e embaixo, porta metálica, coletor com regulador, manômetro e registro de corte geral, e as placas de sinalização.

Central em nicho: só para prédio existente

Quando o prédio já ocupou o lote e não há como respeitar os afastamentos, a NT 05 aceita a central em nicho na fachada (itens 6.3.10 a 6.3.12), com estas condições:

  • voltado para a via pública ou para corredor lateral de no mínimo 1 m com ventilação permanente;
  • no máximo 2 P-190 ou 4 P-45, com área nunca menor que 1 m²;
  • paredes e teto com TRRF de 2 h isolando o interior, porta metálica e ventilação de 0,32 m² embaixo e 0,32 m² em cima.

O nicho não vale para obra nova. O item 6.3.10 restringe a solução a edificações que não estejam em obra inicial.

Figura 02 da NT 05 do CBMDF: fachada com central em nicho, porta metálica ventilada e paredes resistentes ao fogo

Figura 02 da NT 05/2021: central em nicho com veneziana superior e porta metálica com abertura inferior de 0,32 m² cada. Fonte: CBMDF.

Rede de gás: o que a norma pede

  • Fase líquida não entra na edificação, só no abrigo da central (item 6.4.2).
  • A rede de distribuição não passa em forro, piso falso ou local sem ventilação (item 6.5.2). O erro clássico é a tubulação dentro de shaft fechado ou acima do forro de gesso.
  • Tubo embutido vai envelopado com 3 cm de argamassa, sem contato com pilar, viga ou laje; é proibido em poço de elevador, depósito de inflamáveis, compartimento elétrico, cisterna, reservatório e duto em atividade (itens 6.5.4 a 6.5.9).
  • Cores: laranja na rede de alimentação e amarela na distribuição (itens 6.4.1 e 6.5.3).
  • Registro de corte na rede de alimentação, no início de cada prumada e em cada ponto de consumo (item 5.1.4).
Detalhe típico do regulador de primeiro estágio e coletor da central de GLP, com união, válvula esfera tripartida e manômetros

Detalhe típico que usamos nas pranchas: coletor de 3/4", válvula esfera tripartida, manômetros e regulador de primeiro estágio, que marca a fronteira entre a rede de alimentação e a rede de distribuição.

Depósito e revenda de botijões (Parte II)

A Parte II vale para áreas com botijões de até 90 kg, cheios ou vazios, com ou sem venda. A classe sai da massa total de GLP (Tabela 01 e Anexo 1):

ClasseCapacidade máximaEquivale a P-13AcessosProteção por hidrantes
I520 kg401não
II1.560 kg1201não
III6.240 kg4801não
IV12.480 kg9602não
V24.960 kg1.9202sim
VI49.920 kg3.8402sim
VII99.840 kg7.6802sim, mais canhão monitor
Especialacima de 99.840 kgacima de 7.6802sim, mais canhão monitor

Regras que mais aparecem: pé-direito mínimo de 2,6 m com 1,20 m livre acima da pilha (item 6.3); portão de 1,20 × 2,10 m abrindo para fora e percurso de até 25 m até ele (itens 6.7 a 6.11); P-13 empilhado em no máximo 4 (cheios) ou 5 (vazios) (Tabela 02); 1,5 m de ralos e canaletas (item 6.17). Posto de combustível só pode ter uma área, classe I ou II (item 5.7). Os afastamentos de cada classe estão no Anexo 1 e chegam a 90 m de locais de reunião de público acima de 200 pessoas.

O que o analista do CBMDF confere

Pelo check-list de verificações do CBMDF e pela nossa experiência, a prancha de GLP precisa mostrar:

  • a central em planta, fora da projeção da edificação, com as cotas de afastamento;
  • detalhe do abrigo (paredes de 2 h, ventilação em cima e embaixo, piso, porta, placas com PERIGO, INFLAMÁVEL e NÃO FUME);
  • detalhe do coletor com regulador de primeiro estágio e registros;
  • isométrico da rede, da central até o ponto de consumo;
  • notas de afastamento (3 m de fonte de ignição, 1,5 m de ralos e aberturas em nível inferior, 6 m de tomada de ar-condicionado, de depósito de inflamáveis e de chama aberta), de cor da tubulação, de envelope de 3 cm e de teste de estanqueidade;
  • ART do projeto e, na vistoria, da execução, com o laudo de estanqueidade.

O item 5.1.4 da NT 05 é praticamente a lista do que o analista vai procurar. Use como check-list antes de protocolar.

Erros que mais vemos

  • Central embaixo da laje do primeiro pavimento, que não é nicho e não é área externa.
  • Abrigo encaixado entre muro e parede com 10 cm de folga "para ventilar". Confira o vão real na escala.
  • Tubulação de gás em shaft sem acesso ou acima do forro.
  • Ar-condicionado com a tomada de ar a menos de 6 m da central.
  • Restaurante com 4 ou 5 P-13 interligados na cozinha.

Perguntas rápidas

Posso ter botijão P-13 no meu apartamento? Se o prédio deveria ter central, a NT 05 só aceita ponto isolado de até 13 kg, um por edificação, em prédio de até 12 m (item 6.1). Em prédio que tem central, o gás vem dela.

Meu restaurante usa P-13. Sou obrigado a fazer central? Sim. O P-13 é vedado para uso comercial (item 6.2). Só quem comprovar impedimento técnico ao CBMDF pode manter até 3, não interligados e com detector de vazamento.

A central pode ficar na cobertura do prédio? A NT 05 pede central no exterior e ao nível do logradouro público (item 5.2.5). A NBR admite laje como exceção, mas no DF isso depende de consulta ao CBMDF antes de projetar.

Precisa de hidrante por causa da central? Só com recipiente de superfície de 10 m³ ou mais de capacidade individual (item 6.9.1). Uma central de P-190 ou um tanque de 1.000 galões não pedem hidrante por causa do gás. Para o resto do prédio, veja o guia de hidrantes. Os extintores da central seguem a NT 03.

Precisa do projeto de GLP?

A Arghon Engenharia faz o projeto de GLP completo no DF (central, rede, isométrico, memorial e ART) junto com o projeto de incêndio, e acompanha até a aprovação e a vistoria do CBMDF. O projeto é pensado para você gastar o mínimo na obra: o recipiente certo para o consumo, a central no lugar que resolve os afastamentos com menos parede e menos tubo, e aproveitando o que já existe no imóvel. Fale com a gente.

Este artigo resume a NT 05/2021 do CBMDF para orientação. Para projetar ou responder a uma exigência, use sempre o texto oficial da norma e as normas ABNT que ela cita.
