Detecção e alarme de incêndio no DF: guia completo da NT 23/2022 do CBMDF

  • Atualizado em
  • Normas
  • 11 min de leitura

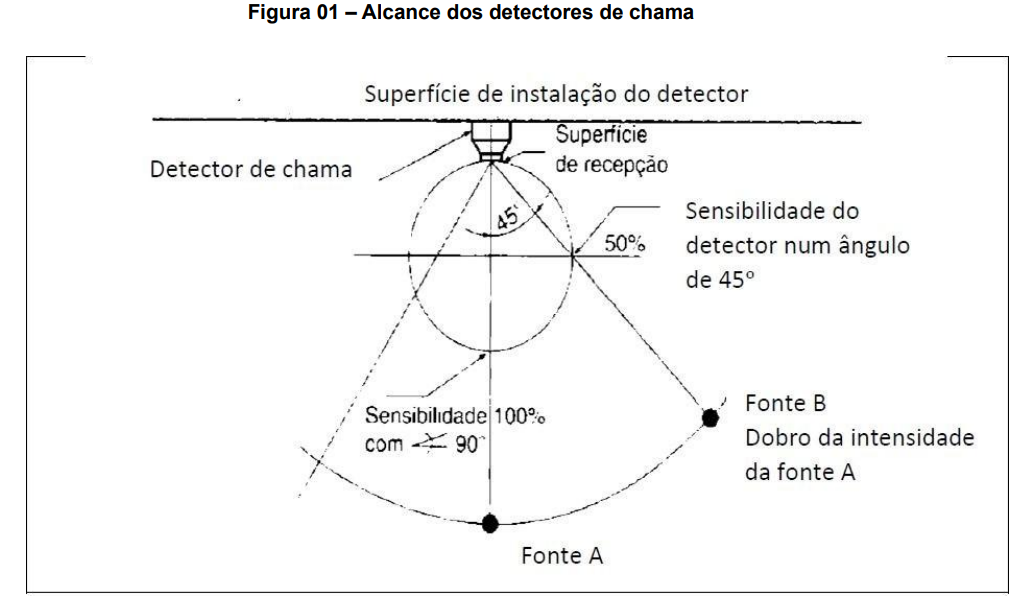

Diagrama do alcance dos detectores de chama

O sistema de detecção e alarme de incêndio no Distrito Federal segue a Norma Técnica nº 23/2022 do CBMDF, aprovada pela Portaria nº 49, de 27 de dezembro de 2022 (DODF nº 04, de 5 de janeiro de 2023, em vigor 90 dias depois). Em resumo: acionador manual a no máximo 30 m de qualquer ponto e a até 5 m das saídas, instalado entre 0,90 m e 1,35 m; avisador (sirene e luz) entre 2,2 m e 3,5 m; cada detector de fumaça cobre até 81 m² em teto liso, área que cai para 54 m² ou 40,5 m² com vigas; e baterias para 24 horas em supervisão mais 15 minutos de alarme.

A norma oficial está no portal do CBMDF: NT 23/2022 do CBMDF, Sistemas de detecção e alarme de incêndio (PDF oficial). O nome do arquivo no portal diz 28 de dezembro, mas o texto da portaria traz 27 de dezembro de 2022.

Resumo da NT 23 em uma tabela

O queValorItem da NT 23
Acionador manual: distânciaaté 30 m de caminhamento; um a até 5 m das saídas5.5.1.1
Acionador manual: altura0,90 m a 1,35 m do piso (base do aparelho)5.5.1.2
Acionador por pavimentono mínimo 15.5.1.3
Avisador sonoro e visual2,2 m a 3,5 m do piso, ouvido e visto em todo ponto5.5.2
Avisador visual obrigatórioboate, casa de show, salão de festas e acima de 105 dB(A)5.5.2.4
Detector de fumaça81 m² (vigas até 0,21 m), 54 m² (até 0,60 m), 40,5 m² (vigas maiores)Tabela 01
Detector de temperatura36, 24 ou 18 m², pela altura das vigasTabela 03
Pé-direitofumaça até 8 m; temperatura até 5 m (acima, regras próprias)5.5.3.1, 5.5.4.2 e 6.1.1
Afastamentos0,15 m da parede; 1,50 m da saída do ar-condicionado5.5.3.4 e 6.1.4
Detector linearaté 100 m entre emissor e receptor, 15 m entre feixes, 7,5 m da parede5.5.6
Tipo de detectorum só tipo por ambiente6.1.2
Baterias24 h em supervisão + 15 min em alarme5.7.3
Centrallocal de fácil acesso e vigiado, ou monitorada5.4.1

Quando o DF exige alarme e detecção

Quem diz se o sistema é obrigatório é a NT 01/2016, ajustada por Decisões Técnicas. Alarme manual (acionadores e sirenes) e detecção automática (detectores) têm limites diferentes:

Ocupação (NT 01/2016)Alarme manualDetecção automática
Residencial multifamiliar (02)altura acima de 9 m ou área acima de 1.200 m²só acima de 60 m
Hotéis (03 a 05)acima de 9 m ou de 750 m²acima de 12 m ou de 5.000 m²
Comércio e escritórios (06 a 12)acima de 9 m ou de 1.200 m²acima de 12 m ou de 5.000 m², ou vão acima de 3.000 m² sem compartimentação de 2 h
Escolas (13, 14, 16 e 17)acima de 9 m ou de 750 m² (DT 14/2021)acima de 12 m ou de 5.000 m² (grupo 17: acima de 6 m ou 3.000 m²)
Teatros, auditórios, boates (22 e 23)área acima de 500 m² (boate também acima de 3 m)acima de 3 m ou de 500 m²
Hospitais (30 e 31)acima de 6 m ou de 750 m²acima de 3 m ou de 3.000 m²
Garagens (26)acima de 9 m ou de 1.200 m², ou mais de um subsolo, ou subsolo acima de 1.200 m²acima de 12 m ou de 5.000 m², ou a partir do 3º subsolo (DT 12/2021), ou subsolo acima de 3.000 m²

Duas Decisões Técnicas mudaram essa tabela:

  • DT 14/2021: a NT 01/2016 exigia alarme em toda escola, de qualquer tamanho. A DT 14 passou a exigir só acima de 9 m de altura ou 750 m² de área. Escola pequena fica só com as medidas básicas.
  • DT 12/2021: garagem com subsolos passa a ter detecção e chuveiros a partir do 3º subsolo. O pavimento que só abriga a reserva de incêndio e as bombas não conta como 3º subsolo.

E há um gatilho que pouca gente lembra: quando a distância máxima a percorrer estoura, a DT 04/2021 dá 15 m a mais para quem instala detecção. Muitas vezes a detecção entra no projeto para resolver a saída de emergência, sem ser exigida pela NT 01. Nesses casos, ela pode ser instalada só nos ambientes necessários (item 5.4.3).

Acionadores e avisadores

O acionador manual é a botoeira "quebre o vidro" ou "pressione". A NT 23 pede que de qualquer ponto se ande no máximo 30 m até o mais próximo, com um a até 5 m de cada saída de emergência, e pelo menos um por pavimento (itens 5.5.1.1 e 5.5.1.3). Altura de 0,90 m a 1,35 m até a base (item 5.5.1.2). Mezanino fica dispensado de acionador próprio quando o do pavimento já o alcança dentro dos 30 m.

O avisador (sirene, luz estroboscópica ou os dois juntos) fica entre 2,2 m e 3,5 m, de preferência na parede, em quantidade suficiente para ser ouvido ou visto em qualquer ponto (item 5.5.2). Em boate, casa de show, salão de festas e onde o som passa de 105 dB(A), o aviso visual é obrigatório (item 5.5.2.4).

Detalhe típico de alarme de incêndio a 2,20 m do piso e acionador manual a 1,20 m do piso acabado, usado nos projetos da Arghon Engenharia

Detalhe típico que usamos nas pranchas: avisador a 2,20 m e acionador a 1,20 m, dentro das faixas dos itens 5.5.1.2 e 5.5.2.3.

Na prática, é comum colocar acionador e sirene ao lado de cada hidrante, porque a distância de 30 m é parecida e quem procura um acha o outro. A NT 23 não fala em hidrante, então confira sempre a regra dos 5 m das saídas.

Detectores: qual tipo e quantos

Fumaça, temperatura, chama, linear e aspiração

  • Fumaça (pontual): o mais comum, para escritórios, salas, corredores, quartos. Até 8 m de pé-direito (item 5.5.3.1).
  • Temperatura (térmico): onde o fogo começa com muito calor e pouca fumaça, ou onde fumaça e vapor são normais: cozinha, garagem, vestiário. Até 5 m; acima, espaçamento menor pela Tabela 05 (item 6.2.1.1). O check-list do CBMDF proíbe detector de fumaça em cozinhas e garagens.
  • Chama: ambientes abertos, sem pontos encobertos, com o alcance dado pelo fabricante (item 5.5.5).
  • Linear de fumaça (feixe): galpões e pés-direitos altos. Emissor e receptor a no máximo 100 m, feixes a no máximo 15 m entre si e 7,5 m da parede (item 5.5.6).
  • Aspiração (amostragem de ar): data center, salas limpas, forros altos; cada furo conta como um detector pontual (item 5.5.7).

Num mesmo ambiente, um só tipo de detector (item 6.1.2). Não pode metade fumaça e metade térmico.

Figura 02 da NT 23 do CBMDF: planta de galpão com prateleiras e detectores lineares de fumaça, emissores e receptores nas paredes opostas, feixes a distância D e meia distância junto às paredes

Figura 02 da NT 23/2022 do CBMDF: detectores lineares com feixes a no máximo 15 m e meia distância junto às paredes. Fonte: CBMDF.

Quantos detectores de fumaça: exemplo de conta

Escritório aberto de 20 m x 30 m, teto liso, pé-direito de 3 m.

  1. Área por detector: teto sem vigas, Tabela 01: 81 m².
  2. Mínimo pela área: 600 / 81 = 7,4, ou seja, pelo menos 8 detectores.
  3. Distribuição: em grade 2 x 4, cada detector cuida de um retângulo de 10 m x 7,5 m (75 m²). Pela Tabela 02, com 7,5 m de largura a distância máxima entre detectores fica entre 10,5 m e 10 m; os 10 m da grade atendem. O canto mais distante fica a 6,25 m do detector, dentro do raio de cobertura (6,36 m para 81 m²).
  4. Resultado: 8 detectores, a 3,75 m e 5 m das paredes.

Agora o mesmo escritório com vigas de 0,65 m de altura. A área por detector cai para 40,5 m² (Tabela 01), e o mínimo sobe para 600 / 40,5 = 14,8, ou seja, 15 detectores (grade 3 x 5, retângulos de 6,67 m x 6 m). As vigas quase dobraram a quantidade. Por isso, antes de desenhar, confirme três dados no local ou no projeto: pé-direito, altura das vigas e trocas de ar do ar-condicionado. Projeto feito sem eles sai com metade dos detectores, e o erro só aparece depois de instalado.

Cuidados de posição

  • No teto, a pelo menos 0,15 m de parede ou viga; na parede, entre 0,15 m e 0,30 m abaixo do teto (item 5.5.3.4).
  • A pelo menos 1,50 m da borda das saídas de ar-condicionado (item 6.1.4).
  • Teto inclinado com ventilação na cumeeira: uma fileira a até 0,9 m da cumeeira (item 5.5.3.5).
  • Pé-direito acima de 8 m: detectores em níveis intermediários, a no máximo 8 m entre si (item 6.1.1).
  • Forro vazado: o detector embaixo dele não vê a fumaça, que sobe para o teto real. Cada caso pede estudo.
Detalhe típico de detector de fumaça no teto com eletroduto galvanizado, condulete, abraçadeira e fixação no forro, usado nos projetos da Arghon Engenharia

Detalhe típico que usamos nas pranchas: detector de fumaça no forro, com eletroduto galvanizado e condulete acima.

Central, baterias e alarme em etapas

A central fica em local de fácil acesso e vigiado: portaria, sala de segurança ou entrada principal. Onde não há vigilância permanente fora do horário de uso, ela precisa de monitoramento local ou remoto (item 5.4.1). Precisa mostrar, por painel, esquema ou display, onde está cada acionador e detector (item 6.4.1).

A alimentação tem duas fontes, rede e reserva (bateria, nobreak ou gerador), com troca automática. A reserva aguenta 24 horas em supervisão e depois 15 minutos em alarme, ou o tempo necessário para o abandono (item 5.7.3). A NBR pede 5 minutos de alarme; no DF são 15.

Em locais com muita gente, a NT 23 aceita pré-alarme: o primeiro aviso toca só na sala de segurança, e a central dispara o alarme geral se ninguém agir em até 2 minutos (itens 6.4.2 e 6.6). Em hospitais e clínicas, o primeiro alarme fica restrito ao setor por 1 a 2 minutos (item 5.5.2.2). É o tempo para a brigada de incêndio verificar sem esvaziar o prédio à toa.

Sistema sem fio é aceito com certificação específica, e a falha de comunicação precisa ser reconhecida em menos de 300 s e indicada em menos de 100 s (item 6.5).

O que o analista e o vistoriador cobram

Pelo check-list de verificações do CBMDF:

  • acionadores a até 30 m, a 0,90 m a 1,35 m, ao menos um por pavimento;
  • avisadores audíveis em toda a edificação, a 2,20 m a 3,50 m;
  • áreas de cobertura das Tabelas 01 a 05 e níveis intermediários acima de 8 m;
  • um só tipo de detector por ambiente; nada de fumaça em cozinha e garagem;
  • central em local de fácil acesso e supervisionado;
  • quando a detecção entra por causa da distância a percorrer, nota na arquitetura.

Na vistoria, o sistema é testado: acionador por acionador, detector com fumaça de teste, sirene audível nos pontos mais distantes, falta de energia simulada. Os problemas que mais vemos: cabo de alarme na mesma tubulação da elétrica, detector colado na saída do ar-condicionado, sirene que não se ouve no banheiro do fundo e bateria sem carga.

Perguntas rápidas

Escola pequena precisa de alarme? Pela DT 14/2021, só acima de 9 m de altura ou 750 m² de área.

Garagem precisa de detector de fumaça? A detecção em garagem de subsolo é exigida a partir do 3º subsolo (DT 12/2021), e o detector usado é o de temperatura: fumaça de escapamento dispararia o de fumaça, e o check-list proíbe esse tipo em garagem.

Detecção aumenta a distância máxima até a saída? Sim, 15 m pela DT 04/2021; 30 m se houver também chuveiros automáticos.

Posso usar alarme sem fio? Pode, com certificação específica do equipamento e supervisão de comunicação (itens 5.3.2 e 6.5).

Quantos detectores de fumaça por metro quadrado? Um para até 81 m² em teto liso. Com vigas de 0,21 m a 0,60 m, 54 m²; acima disso, 40,5 m². Confira também a distância máxima da Tabela 02.

Precisa do projeto de detecção e alarme?

A Arghon Engenharia faz o projeto de incêndio completo no DF, com o sistema de detecção e alarme dimensionado ambiente por ambiente, e acompanha até a aprovação e a vistoria. O projeto é pensado para você gastar o mínimo na obra: detecção só onde a norma exige ou onde ela resolve outro problema mais caro, como a distância até a saída. Veja também os guias de projeto de incêndio para escola e creche, de iluminação de emergência pela NT 21, de chuveiros automáticos pela NT 13 e a padronização gráfica da NT 12. Para falar com a gente, use o contato.

Leia também: sinalização de emergência pela NT 22.

Este artigo resume a NT 23/2022 do CBMDF e as Decisões Técnicas citadas para orientação. Para projetar ou responder a uma exigência, use sempre o texto oficial da norma.
