Sprinklers no DF: guia completo da NT 13/2021 do CBMDF

  • Atualizado em
  • Normas
  • 13 min de leitura

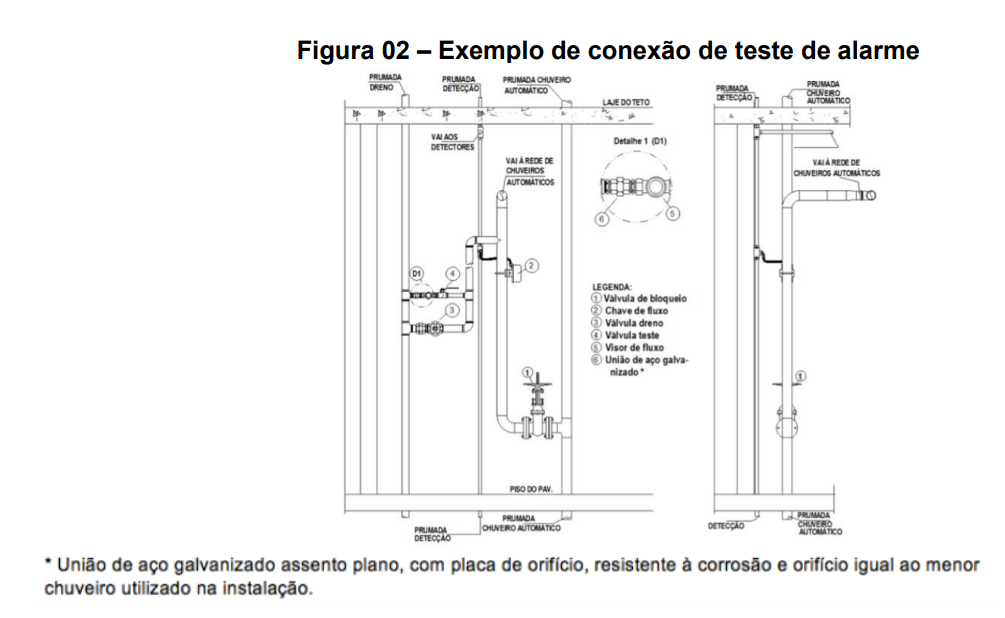

Diagrama técnico da conexão de teste de alarme de um sistema de chuveiros automáticos

O sistema de chuveiros automáticos (sprinklers) no Distrito Federal segue a Norma Técnica nº 13/2021 do CBMDF (Portaria nº 27, de 3 de setembro de 2021, publicada no Suplemento do BG nº 168, de 6 de setembro de 2021). Em resumo: o dimensionamento é por cálculo hidráulico pela ABNT NBR 10897:2014; o risco é classificado pela carga de incêndio na área de projeto, de leve (até 300 MJ/m²) a extraordinário II (acima de 2.500 MJ/m²); a densidade e a área de operação saem das curvas da Figura 01; a pressão mínima em qualquer chuveiro é de 48 kPa; o espaçamento máximo do spray padrão é de 4,6 m (3,7 m no extraordinário); e a reserva precisa durar de 30 a 90 minutos, conforme o risco.

A norma oficial está no portal do Corpo de Bombeiros: NT 13/2021 do CBMDF, Sistema de Chuveiros Automáticos (PDF oficial).

Se você quer testar números antes de projetar, use as nossas calculadoras de sprinkler grátis. Abaixo explicamos cada exigência com o item da norma, um exemplo com conta, os detalhes que usamos nas pranchas e o que o analista do CBMDF confere.

Resumo da NT 13 em uma tabela

O queValorItem da NT 13
Método de dimensionamentocálculo hidráulico (tabela só em ampliação de sistema antigo)5.2 e 5.3
Norma de projeto executivoABNT NBR 10897:2014 e, no que ela não tratar, NFPA 135.1
Pressão mínima em qualquer chuveiro48 kPa5.4
Riscopela carga de incêndio na área de projeto5.6.1 e Tabela 01
Densidade e área de operaçãocurvas da Figura 015.2.2
Área de projetoretângulo com 1,2 x raiz da área no sentido dos ramais4.3
Espaçamento, spray padrão4,6 m (leve e ordinário); 3,7 m (extraordinário)6.1.1 e Tabela 04
Distância à paredeaté metade do espaçamento6.1.2
Distância mínima entre chuveiros spray1,8 m6.1.3
Defletor abaixo do teto liso2,5 a 30 cmTabela 07
Espaço livre abaixo do defletor46 cm (spray)Tabela 11
Área por coluna principal, por pavimento4.800 m² (leve e ordinário)Tabela 02
Tempo de funcionamento30 min (leve), 60 min (ordinário), 90 min (extraordinário)Tabela 14
Reservatórioexclusivo, 4 h de resistência ao fogo, acesso por porta corta-fogo de 2 h6.2.1 e 6.2.2
Bombas elétricasduas fontes de energia independentes6.3.6
Tomada de recalque1 a 10 m da via, duas entradas de 63 mm6.4.1
Manutençãopor profissional ou empresa credenciada no CBMDF5.18

Quando os sprinklers são obrigatórios

A NT 13 diz como fazer; quem exige é a NT 01 do CBMDF, pela ocupação, altura e área. Alguns limites (basta uma das condições):

UsoChuveiros exigidos quando
Escritórios e a maior parte do comércio e dos serviçosaltura acima de 12 m ou área acima de 5.000 m², ou vão acima de 3.000 m² sem compartimentação de 2 h
Hotéis e similaresaltura acima de 12 m ou área acima de 5.000 m²
Hospitais e asilosaltura acima de 3 m ou área acima de 3.000 m²
Teatros, cinemas, auditórios, boates e clubesaltura acima de 3 m ou área acima de 3.000 m²
Residencial multifamiliaraltura acima de 60 m, só nas áreas comuns (DT 20/2023)
Garagens com subsoloa partir do 3º subsolo (DT 12/2021)

Onde o sistema é exigido, ele cobre todas as áreas da edificação (item 5.9), com exceções:

  • Subestação dentro do prédio, compartimentada com estrutura de 4 h e porta corta-fogo de 120 min, pode ter detecção no lugar dos chuveiros (item 5.9.1).
  • Casa de máquinas, casa de bombas e sala de gerador só com equipamento elétrico energizado podem ter outro sistema automático (item 5.11). O mesmo vale para sala de TI de até 40 m², compartimentada (item 5.11.1).

A NT 13 não se aplica a áreas de armazenamento, que têm norma específica (item 2.2). E o sistema pode ser instalado por opção, só em alguns ambientes, onde não é obrigatório (item 5.10).

Passo 1: o risco pela carga de incêndio

No DF, o risco do sistema de sprinklers não é o risco geral da edificação. Ele é definido só para isso, pela soma da carga de incêndio por m² observada na área de projeto (itens 5.6 e 5.6.1). A NT 02/2016, aplicada hoje para o risco das demais medidas, também diz que a classe dela não se aplica aos chuveiros (item 4.1.1.3), e a NT 02/2026, aprovada em janeiro de 2026 e informada como suspensa em aulas de 2026 por profissionais ligados ao CBMDF, repete a regra (item 6.1.3).

Tabela 01 da NT 13/2021 do CBMDF: classificação do risco do sistema de chuveiros automáticos pela carga de incêndio em MJ/m²

Tabela 01 da NT 13/2021 do CBMDF: leve até 300 MJ/m²; ordinário I até 900; ordinário II até 1.800; extraordinário I até 2.500; extraordinário II acima disso. Fonte: CBMDF.

Uma diferença importante para quem vem da NBR ou da NFPA: lá, escritório costuma ser "risco leve" pela natureza do conteúdo. No DF, um escritório com 700 MJ/m² de carga de incêndio é ordinário I, porque passa de 300 MJ/m². Isso muda densidade, área de operação, tempo e reserva.

Com vários riscos na edificação, o sistema é dimensionado pelo de maior demanda hidráulica (item 5.7). As áreas de menor demanda podem ter cálculo próprio, mas o enquadramento da área de projeto avança 4,6 m para fora do seu perímetro (item 5.7.2). A prancha indica qual ocupação definiu o risco (item 5.8).

Passo 2: densidade e área de operação

Figura 01 da NT 13/2021 do CBMDF: curvas de densidade em mm/min e área de operação em m² para os riscos leve, ordinário I e II e extraordinário I e II

Figura 01 da NT 13/2021 do CBMDF: curvas densidade x área de operação. Fonte: CBMDF.

Cada risco tem uma reta. O projetista escolhe um ponto dela: área de operação menor pede densidade maior. As pontas das retas, lidas no gráfico:

RiscoPonta de área maiorPonta de área menor
Leve2,85 mm/min em 278,70 m²4,07 mm/min em 139,35 m²
Ordinário I4,07 mm/min em 371,60 m²6,11 mm/min em 139,35 m²
Ordinário II6,11 mm/min em 371,60 m²8,15 mm/min em 139,35 m²
Extraordinário I8,15 mm/min em 464,50 m²12,22 mm/min em 232,25 m²
Extraordinário II12,22 mm/min em 464,50 m²16,3 mm/min em 232,25 m²

A área de projeto é um retângulo na região de maior demanda hidráulica, com o lado paralelo aos ramais de pelo menos 1,2 vezes a raiz quadrada da área de operação (item 4.3).

Exemplo com conta: escritório, risco ordinário I

Um andar de escritórios com carga de incêndio de 700 MJ/m², forro liso, chuveiros spray pendentes de cobertura padrão, fator K 80 (o usual de 1/2").

  1. Risco: 700 MJ/m² está entre 300 e 900: ordinário I (Tabela 01).
  2. Ponto da curva: escolhemos a ponta de área menor, 6,11 mm/min em 139,35 m² (Figura 01).
  3. Forma da área de projeto: raiz de 139,35 = 11,8 m; x 1,2 = 14,2 m no sentido dos ramais.
  4. Espaçamento: até 4,6 m entre chuveiros (Tabela 04) e, pela NBR 10897:2014 (Tabela 10), no cálculo hidráulico, área máxima de 12,1 m² por chuveiro no risco ordinário. Numa sala de 12 x 9 m, uma malha de 3 x 3 chuveiros com 4,0 m x 3,0 m dá 12 m² por chuveiro e fica a 2,0 m e 1,5 m das paredes, abaixo da metade de 4,6 m (item 6.1.2). São 9 chuveiros.
  5. Chuveiros na área de projeto: 139,35 / 12 = 11,6, ou seja, 12 chuveiros funcionando juntos.
  6. Vazão no chuveiro mais desfavorável: 6,11 mm/min x 12 m² = 73,3 L/min.
  7. Pressão nesse chuveiro: com K 80, P = (73,3 / 80)² = 0,84 bar = 84 kPa, acima dos 48 kPa mínimos (item 5.4).
  8. Vazão mínima do sistema: 6,11 x 139,35 = 851 L/min. No cálculo real ela sobe, porque os chuveiros mais perto da bomba recebem mais pressão e descarregam mais.
  9. Reserva: ordinário pede 60 min (Tabela 14). 851 L/min x 60 min = 51.060 L como ponto de partida, antes de somar o desequilíbrio da rede. Sem detecção automática supervisionando o sistema, somam-se 30 minutos (item 6.2.6.1.2).

Este é um exemplo simplificado: o cálculo de verdade soma as perdas de carga trecho a trecho até a bomba e é apresentado nos formulários do Anexo 2 da NT 13. Num edifício de escritórios de grande porte que adequamos em 2026, o cálculo deu risco ordinário I e uma demanda de cerca de 1.220 L/min. Para conferir passos como esses, use as calculadoras de sprinkler grátis.

Passo 3: posição dos chuveiros

  • Espaçamento máximo, spray padrão pendente ou em pé: 4,6 m no leve e no ordinário, 3,7 m no extraordinário; o lateral, 4,3 m no leve e 3,0 m no ordinário (Tabela 04). No extraordinário, os 3,7 m podem ir a 4,6 m com densidade abaixo de 10,2 mm/min (item 6.1.1).
  • Cobertura estendida: até 6,1 m no leve e no ordinário (Tabela 05).
  • Até a parede: no máximo metade do espaçamento permitido (item 6.1.2).
  • Mínimo entre chuveiros spray: 1,8 m (item 6.1.3), para um não molhar o outro antes de abrir.
  • Defletor: de 2,5 a 30 cm abaixo do teto liso; de 2,5 a 15 cm abaixo da estrutura (Tabela 07).
  • Espaço livre de 46 cm abaixo do defletor do spray (Tabela 11). Estoque encostado no forro impede o chuveiro de funcionar.
  • Temperatura do chuveiro pela máxima esperada no teto, com a cor do bulbo da Tabela 03. Explicamos em como funciona um sistema de sprinklers.
Detalhe típico de instalação de sprinkler pendente em forro com luva de redução e canopla, e tabela de suportes típicos por diâmetro de tubo, usado nos projetos da Arghon Engenharia

Detalhe típico que usamos nas pranchas: sprinkler pendente no forro, com descida de 25 mm, luva de redução e canopla de arremate, e o suporte S-1 com a tabela de abraçadeiras, barras roscadas e buchas por diâmetro de tubo.

Passo 4: reserva, bombas e recalque

Tabelas 14 e 15 da NT 13/2021 do CBMDF: tempo mínimo de funcionamento por risco e volume da reserva técnica quando não calculado

Tabelas 14 e 15 da NT 13/2021 do CBMDF: tempo mínimo de funcionamento e volume fixo da reserva quando não há cálculo. Fonte: CBMDF.

Reservatório

  • Concreto, alvenaria ou metálico, com resistência ao fogo de 4 horas e acesso por porta corta-fogo de 2 horas (itens 6.2.1.1 e 6.2.1.2).
  • Volume exclusivo para os chuveiros (item 6.2.2). Se a caixa também abastece o prédio, a saída de consumo fica na lateral, acima da reserva (item 6.2.4).
  • Volume pelo cálculo (vazão x tempo da Tabela 14) ou, sem cálculo, os volumes fixos da Tabela 15: 25.000 L no leve, 91.000 L no ordinário I, 136.500 L no ordinário II (item 6.2.7).

Bombas

  • Bombas de incêndio para a demanda e bomba jóquei para manter a pressão (itens 6.3.1 a 6.3.5). Partida automática por queda de pressão e manual; desligamento só manual, no painel.
  • Bombas elétricas com duas fontes de energia independentes (item 6.3.6). Painel com alarme sonoro e visual junto à chave automático/manual (item 6.3.7).
  • Motor diesel: escapamento para fora, tanque com autonomia de 8 horas a plena carga e reserva de combustível de mesmo volume (itens 6.3.8 a 6.3.10).
  • Casa de bombas com 2 horas de resistência ao fogo; com diesel, a casa de bombas também leva chuveiros; bombas afogadas (itens 6.3.11 e 6.3.12).

Tomada de recalque (uso do CBMDF): a 1 a 10 m da via das viaturas, com duas entradas de 63 mm, caixa de 60 x 60 cm e 50 cm de fundo, storz a até 15 cm de profundidade, válvula de retenção e placa com a pressão exigida (itens 6.4.1 a 6.4.6).

Passo 5: rede e componentes

  • Cada coluna principal atende até 4.800 m² por pavimento no leve e no ordinário (Tabela 02).
  • Prédio com vários pavimentos tem conexão de dreno, ensaio e alarme em cada pavimento (item 5.15). O check-list do CBMDF pede a conexão de ensaio com válvula globo de pelo menos 25 mm no ponto mais desfavorável. Onde não há compartimentação de 2 h, vãos grandes podem exigir o sistema, como explicamos na NT 15 de compartimentação.
  • O projeto mostra, quando houver: reservatório, bombas, linha de automação, válvula de governo e alarme, conexão de teste, recalque, tubulações e chuveiros (item 5.12).
  • Prancha pela padronização gráfica da NT 12, com o isométrico da área de projeto até o abastecimento (item 5.17) e tabela com o afastamento dos chuveiros de cada área ou pavimento (item 5.13.1).

O que o analista do CBMDF confere

Pelo check-list de verificações: classificação do risco pela Tabela 01, densidade e área pela Figura 01, formulários de cálculo, área por coluna, conexões por pavimento, recalque, tipo de chuveiro e espaçamentos das Tabelas 04 a 06, distância à parede, reserva desenhada em planta e corte, casa de bombas de 2 h e duas fontes de energia. O memorial de cálculo vai junto com o protocolo, no modelo do Anexo 01 da IN 01/2021-DESEG.

Erros comuns em projeto e em vistoria

  • Mudança de layout sem chuveiro novo. Divisória até o forro, mezanino ou sala nova cria um ambiente sem proteção. Num consultório numa sala comercial que adequamos em 2026, mantivemos dois chuveiros existentes, retiramos um e acrescentamos quatro para o layout novo.
  • Estoque a menos de 46 cm do defletor.
  • Chuveiro pintado na reforma: precisa ser trocado. Proteja os chuveiros com fita antes de pintar.
  • Válvula de governo fechada depois de manutenção e esquecida assim.
  • Chave de fluxo sem ligação com a central de detecção e alarme.
  • Bomba que não parte, ou recalque obstruído.
  • Risco classificado pela NFPA ("escritório é leve") e não pela carga de incêndio da Tabela 01.

Perguntas rápidas

Qual a distância máxima entre sprinklers no DF? 4,6 m para o spray padrão no risco leve e no ordinário; 3,7 m no extraordinário (Tabela 04). Até a parede, metade disso.

Posso dimensionar sprinkler por tabela? Só para ampliar ou modificar um sistema antigo que já foi calculado por tabela (item 5.3). Sistema novo é por cálculo hidráulico.

Qual a pressão mínima no sprinkler? 48 kPa em qualquer chuveiro (item 5.4).

Quanto de água o sprinkler precisa? Pelo cálculo, vazão x tempo da Tabela 14. Sem cálculo, os volumes fixos da Tabela 15: 25.000 L no risco leve e 91.000 L no ordinário I.

Sala de TI precisa de sprinkler? Se tiver até 40 m² e for compartimentada, pode ter outro sistema automático no lugar (item 5.11.1).
