Compartimentação horizontal e vertical no DF: guia da NT 15/2022 do CBMDF

  • Atualizado em
  • Normas
  • 12 min de leitura

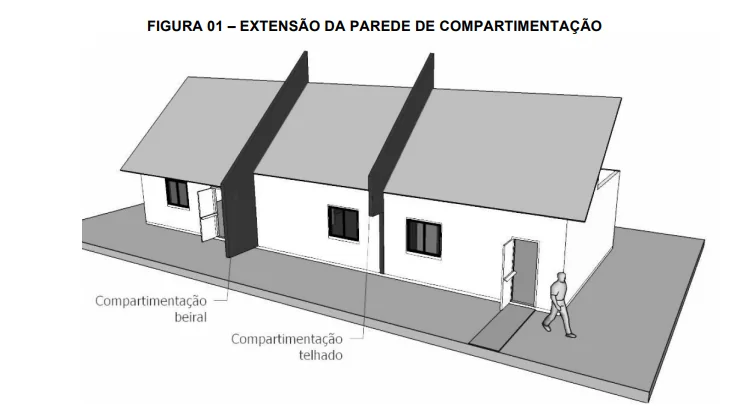

Desenho técnico da extensão da parede de compartimentação acima do telhado de uma edificação

A compartimentação no Distrito Federal segue a Norma Técnica nº 15/2022 do CBMDF, aprovada pela Portaria nº 47, de 27 de dezembro de 2022 (publicada no DODF nº 04, de 5 de janeiro de 2023, em vigor 60 dias depois). Ela define como dividir o prédio em áreas que seguram o fogo: na horizontal, com paredes corta-fogo do piso ao teto, portas, selos e dampers; na vertical, com entrepisos resistentes, 1,20 m de parede entre a janela de um andar e a do andar de cima (ou aba de 0,90 m), escadas e shafts fechados. Os elementos têm o tempo de resistência da NT 14, nunca menos de 60 minutos nos entrepisos e selagens.

A norma oficial está no portal do CBMDF: NT 15/2022 do CBMDF, Compartimentação horizontal e vertical (PDF oficial).

Explicamos abaixo quando a compartimentação aparece num projeto do DF, cada exigência com o item da norma, as figuras da NT, as tabelas de drywall e alvenaria e um uso que pouca gente conhece: dividir um galpão ou loja grande pode dispensar chuveiros automáticos.

Resumo da NT 15 em uma tabela

O queValorItem da NT 15
Parede de compartimentaçãocorta-fogo (EI), do piso à laje, presa à estrutura5.1.3.1
Parede sob telhado combustívelsobe 1 m acima da cobertura (ou telha combustível a 2 m dela)5.1.3.1.2 e Nota 01
Janelas na mesma fachada, de lados opostos da parede2 m entre elas, ou aba de 0,90 m5.1.4.1 e Nota 02
Janelas em fachadas em ângulo reto4 m entre elas (2 m entre banheiros)5.1.4.3
Entre janelas de andares seguidos1,20 m de viga ou peitoril, ou aba de 0,90 m5.2.3.1.2 a 5.2.3.1.4
Porta ou vedador em parede corta-fogoaté 30 min menos que a parede, nunca abaixo de 60 min5.1.1.5
Porta de escada sem antecâmara90 min (60 min com antecâmara)5.2.4.4
Entrepisos e selagensTRRF da NT 14, mínimo de 60 min5.2.4.1 a 5.2.4.3
Tubo plástico atravessando a paredeacima de 40 mm, selo que fecha o furo quando o tubo queima5.1.3.4
Pavimentos ligados por escada aberta ou átriono máximo 3 seguidos, somando a área6.2.1
Paredes entre quartos de hotel ou hospital60 min; portas para o corredor com 30 min6.1.2 e 6.1.3
Drywall acima de 6,5 m de alturaatestado do fabricante e ART do instalador6.4.3

Quando a compartimentação aparece num projeto do DF

A NT 15 vale para as edificações que, pela norma de exigências, precisem de compartimentação (item 2.1). Acontece que a NT 01/2016, que diz as medidas de cada ocupação, não lista compartimentação nas suas tabelas (a própria DT 20/2023 reconhece essa omissão). Na prática, ela entra no projeto por quatro portas:

  1. Como alternativa aos chuveiros e à detecção. Para comércio, escritório e escolas (grupos 06 a 15 da NT 01/2016), a NT 01 exige detecção e chuveiros quando houver vão com mais de 3.000 m² sem compartimentação de no mínimo 2 horas, mesmo em prédio baixo. Dividir o vão com parede corta-fogo de 2 h tira essa exigência.
  2. No fechamento de escadas, elevadores e shafts, que a NT 10 e a própria NT 15 tratam (item 5.2.3.2.4).
  3. Em residencial com mais de 60 m de altura, quando o projeto adota a DT 20/2023: em troca de compartimentação, TRRF e controle de materiais, os chuveiros e a detecção saem de dentro dos apartamentos e ficam só nas áreas comuns.
  4. Na separação de riscos e em edificação existente, quando o CBMDF aceita a parede como medida de adequação (item 2.2).

Estacionamento é dispensado da compartimentação horizontal (item 6.1.1).

Exemplo: loja térrea de 4.000 m²

Uma loja de material de construção térrea (grupo 07), com 4.000 m² num salão só e 7 m de altura. Pela NT 01/2016, ela não passa de 12 m de altura nem de 5.000 m², mas tem um vão de 4.000 m² sem compartimentação. Resultado: detecção e chuveiros automáticos, com reservatório, bombas e rede.

Se o projeto divide o salão em duas áreas de 2.000 m² com uma parede corta-fogo de 2 horas (bloco de concreto de 14 cm com revestimento atende, pela Tabela 03 da NT 15) subindo 1 m acima do telhado, com porta corta-fogo na passagem, nenhum vão passa de 3.000 m². Em muitos casos, essa parede custa uma fração de um sistema de chuveiros e não pede manutenção mensal. A conta tem que ser feita caso a caso, porque a parede atrapalha a operação da loja e as portas corta-fogo precisam de cuidado.

Compartimentação horizontal

Parede corta-fogo

A parede de compartimentação é do tipo corta-fogo (segura chama, fumaça e calor), vai do piso até a laje e é presa à estrutura (item 5.1.3.1.1). Se não for estrutural, a resistência é comprovada por ensaio de referência ou pelas tabelas da própria NT 15 (item 5.1.3.1.3). Quando a cobertura é combustível (telha sanduíche com isopor, por exemplo), a parede sobe 1 m acima do telhado; fica dispensado se as telhas combustíveis estiverem a pelo menos 2 m da parede (item 5.1.3.1.2 e Nota 01).

Figura 01 da NT 15 do CBMDF: casas geminadas com paredes de compartimentação passando acima do telhado e saindo além do beiral

Figura 01 da NT 15/2022 do CBMDF: a parede de compartimentação atravessa o telhado e o beiral. Fonte: CBMDF.

Telha translúcida combustível não pode formar faixa contínua: a cada 10 m, pelo menos 2 m de telha incombustível (Nota 01).

Aberturas perto da parede

Fogo que não passa pela parede passa pela janela ao lado. Por isso, janelas na mesma fachada, de lados opostos da parede, ficam a pelo menos 2 m uma da outra, ou a parede avança 0,90 m para fora da fachada (item 5.1.4.1 e Nota 02). Em fachadas que formam ângulo reto, a distância sobe para 4 m (2 m entre banheiros), e cai pela metade se as aberturas tiverem elemento para-chamas (itens 5.1.4.3 e 5.1.4.4).

Figura 03 da NT 15 do CBMDF: planta com três setores compartimentados, portas corta-fogo P90, afastamento de 2 m entre janelas e prolongamento de 0,90 m da parede

Figura 03 da NT 15/2022 do CBMDF: 2 m entre aberturas, ou prolongamento de 0,90 m da parede corta-fogo. Fonte: CBMDF.

Portas, vedadores, selos e dampers

  • Portas corta-fogo seguem a NBR 11742 (portas de abrir) ou a NBR 11711 (portas de correr e de enrolar industriais), conforme o uso. Numa rota de saída que passa por porta de correr, coloca-se também uma porta de abrir (item 5.1.3.2.3).
  • Vedadores fecham passagens só de material (esteira, transportador). Fora de indústria e depósito, fecham por comando da detecção automática (item 5.1.3.3). Sem como usar vedador, aceita-se cortina d'água em abertura de até 1,5 m².
  • Selos corta-fogo em toda passagem de cabo e tubo. Tubo plástico com diâmetro interno acima de 40 mm leva selo que fecha o furo quando o tubo derrete, dos dois lados (item 5.1.3.4).
  • Dampers em todo duto de ar que atravessa a parede, com fusível ou detecção; na falha, fecham. Duto sem damper precisa de proteção corta-fogo em toda a extensão (item 5.1.3.5).

Porta, vedador e damper podem ter até 30 minutos a menos que a parede, mas nunca menos de 60 minutos (item 5.1.1.5).

Compartimentação vertical

O objetivo é impedir que o fogo suba de um andar para o outro, por dentro (escada, shaft, duto, furo de laje) e por fora (de janela em janela).

Fachada: a regra do 1,20 m

Entre a janela de um pavimento e a do pavimento de cima, a NT 15 pede viga ou peitoril de no mínimo 1,20 m de altura, ou aba horizontal de 0,90 m projetada além da fachada (itens 5.2.3.1.2 a 5.2.3.1.4). Em risco baixo, com carga de incêndio até 300 MJ/m², aceita-se a soma da aba com a distância da verga até a laje de cima, desde que dê 1,20 m (item 5.2.3.1.5, Figura 05).

Figura 05 da NT 15 do CBMDF: corte em perspectiva mostrando aba horizontal a e distância vertical b, com a mais b maior que 1,2 m

Figura 05 da NT 15/2022 do CBMDF: aba (a) mais distância vertical (b) somando no mínimo 1,20 m. Fonte: CBMDF.

Pele de vidro sem vidro resistente ao fogo precisa de peitoril, viga ou prolongamento atrás dela, com selo corta-fogo no vão entre a laje e o vidro (item 5.2.3.1.12). Em prédio residencial, sacada e terraço podem ser fechados com vidro de segurança se o revestimento de piso, parede e teto for incombustível, classe I da NT 17 de reação ao fogo (item 5.2.3.1.6).

Escadas, elevadores, shafts e dutos

  • Escadas: fechadas por paredes de compartimentação e portas corta-fogo pela NT 10. A porta de entrada da escada tem 90 min quando não há antecâmara e 60 min quando há (item 5.2.4.4). Podem ficar abertas no dia a dia com retentor que solta por detecção nos halls (item 5.2.3.2.4.1).
  • Elevadores: poço com paredes de compartimentação e portas de andar para-chamas de 30 min, ou hall enclausurado com paredes e portas corta-fogo (item 5.2.3.2.4.2).
  • Shafts: selados em cada laje ou com parede sem abertura. Duto que atravessa laje leva selagem e damper; sem damper, proteção de no mínimo 120 min em toda a extensão (itens 5.2.3.2.4.4 a 5.2.4.5). Exaustão de banheiro e churrasqueira de varanda em residencial dispensa o damper.
  • Subsolos: dutos e shafts dos subsolos são compartimentados em relação ao térreo, qualquer que seja a área (item 6.2.2).

Com compartimentação vertical exigida, até três pavimentos seguidos podem ser ligados por escada aberta, rampa ou átrio, se a soma das áreas couber no limite da Tabela 01 (item 6.2.1). Porta ou cortina de enrolar corta-fogo só é aceita em prédio com chuveiros e em três situações específicas (item 6.3.1).

Limite de área de cada compartimento (Tabela 01)

A Tabela 01 do Anexo A dá a área máxima de cada compartimento pelo grupo e pelo número de pavimentos acima do térreo, com pé-direito de até 4,5 m por pavimento. Cuidado com a numeração: a tabela identifica as ocupações só por número, e esses números não são os da NT 01/2016; eles batem com a numeração do Anexo A da NT 14/2022, que traz os nomes. Pela correspondência de nomes, alguns valores:

Ocupação (número na NT 15)Térreo2 pav.4 pav.6 a 9 pav.Acima de 9
Hotel e similares (04 e 05)sem limite4.000 m²3.000 m²2.000 m²1.000 m²
Comercial (09 e 10)5.000 m²2.500 m²2.000 m²1.500 m²1.000 m²
Escolar (18 a 22)sem limitesem limitesem limite2.000 m²1.000 m²
Estacionamento (32 e 33)sem limitesem limitesem limitesem limitesem limite
Escritórios (38)sem limite5.000 m²3.000 m²2.000 m²1.500 m²

Antes de usar a tabela, confirme o enquadramento do seu caso com o PDF e, havendo dúvida, com o CBMDF. A área conta todos os pavimentos e mezaninos ligados entre si sem compartimentação (item 5.1.1.2), e cada compartimento precisa ter ao menos uma saída para local seguro (item 5.1.1.3).

Drywall e alvenaria: quanto cada parede resiste

Sem relatório de ensaio, o CBMDF aceita as tabelas de equivalência da própria NT 15 (item 6.4).

Alvenaria (Tabela 03, valores em horas):

ParedeEspessura totalResistência
Tijolo maciço, meio tijolo, sem revestimento10 cm1 ½ h
Tijolo maciço, meio tijolo, revestido nas duas faces15 cm4 h
Bloco de concreto de 14 cm, revestido17 cm2 h
Bloco de concreto de 19 cm, revestido22 cm3 h
Tijolo cerâmico de 8 furos, meio, revestido13 cm2 h
Concreto armado, sem revestimento16 cm3 h

Drywall (Tabela 02, algumas linhas):

ParedeAltura máxima (montante simples)Chapa comum (ST ou RU)Chapa resistente ao fogo (RF)
73/48/600, 1 chapa de 12,5 mm por face2,5 m30 min30 min
98/48/600, 2 chapas de 12,5 mm por face2,9 m60 min90 min
108/48/600, 2 chapas de 15 mm por face3,0 m90 min120 min
120/70/600, 2 chapas de 12,5 mm por face3,7 m60 min90 min

A leitura prática: parede de drywall com uma chapa por face não serve para compartimentação de 60 min. Para chegar a 60 ou 90 min, são duas chapas por face, e a chapa RF ganha um degrau. Acima de 6,5 m de altura, o drywall precisa de atestado do fabricante e ART do instalador (item 6.4.3).

O que o analista e o vistoriador cobram

  • Método e locação dos elementos no projeto de arquitetura, repetidos no projeto de incêndio, e descritos na ART (itens 5.1.2.4 e 5.1.2.5).
  • Parede do piso à laje, sem forro "fechando" no lugar da parede.
  • Selos em todas as passagens de elétrica, hidráulica e ar-condicionado. Na vistoria, furo aberto acima do forro é o defeito mais comum.
  • Porta corta-fogo com selo, mola e fechamento completo; sem calço.
  • Damper nos dutos que atravessam a parede, com o comando ligado à detecção quando exigido.

Perguntas rápidas

Parede de drywall serve como parede corta-fogo? Serve, se a composição tiver a resistência exigida pela Tabela 02 da NT 15 ou por ensaio. Com uma chapa por face, só chega a 30 minutos.

A parede corta-fogo precisa passar do telhado? Se a cobertura for combustível, sim: 1 m acima, ou as telhas combustíveis a pelo menos 2 m da parede (item 5.1.3.1.2).

Compartimentar pode substituir chuveiros automáticos? Em comércio, escritório e escola baixos, sim, quando a exigência de chuveiros vem só do vão acima de 3.000 m²: com compartimentos menores, separados por paredes de 2 h, a exigência sai (NT 01/2016).

Qual a distância mínima entre janelas de andares diferentes? 1,20 m de parede ou viga entre elas, ou aba de 0,90 m (itens 5.2.3.1.2 a 5.2.3.1.4).

Precisa compartimentar ou fugir dos chuveiros?

A Arghon Engenharia faz o projeto de incêndio completo no DF e estuda, em cada caso, se compartimentar sai mais barato que instalar sistemas. O projeto é pensado para você gastar o mínimo na obra: só o que a norma exige, aproveitando paredes e lajes que já existem, com aprovação no CBMDF. Veja também o guia do TRRF pela NT 14, que dá o tempo de cada parede, o de chuveiros automáticos pela NT 13, o de saídas de emergência pela NT 10 e o de projeto de incêndio para galpão e indústria. Para falar com a gente, use o contato.

Leia também: porta corta-fogo: tipos e o que a vistoria confere.

Este artigo resume a NT 15/2022 do CBMDF para orientação. Para projetar ou responder a uma exigência, use sempre o texto oficial da norma.
