Como funciona um sistema de sprinklers (chuveiros automáticos)

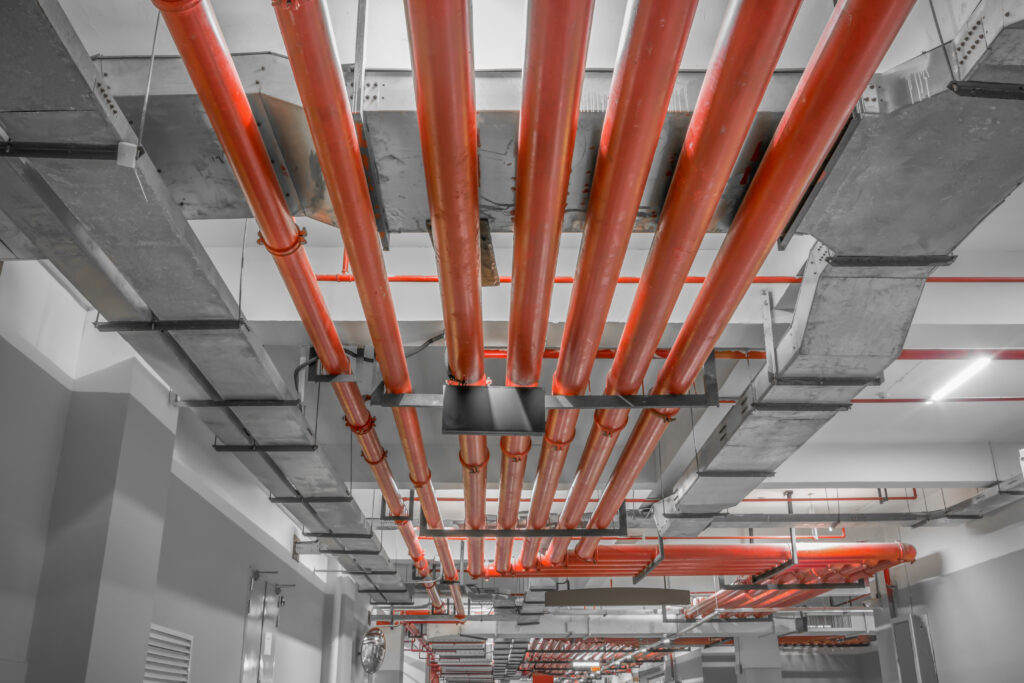

Um sistema de sprinklers é uma rede de tubos cheia de água sob pressão, presa no teto, com chuveiros fechados por uma pequena ampola de vidro com líquido, o bulbo. Quando o calor do fogo chega à temperatura do bulbo (a mais comum vai de 57 a 77 °C), o líquido dilata, o vidro quebra e só aquele chuveiro abre, jogando água sobre o foco. A queda de pressão faz a bomba de incêndio partir sozinha e a válvula de governo e alarme avisa a central. No Distrito Federal, o sistema é projetado pela NT 13/2021 do CBMDF.
Abaixo explicamos cada parte do sistema, a sequência do acionamento, os tipos de chuveiro e os mitos mais comuns.
As partes do sistema
| Parte | Função | O que a NT 13 pede |
|---|---|---|
| Reservatório | guarda a água só do incêndio (RTI) | volume exclusivo, 4 h de resistência ao fogo (itens 6.2.1 e 6.2.2) |
| Bombas | dão a vazão e a pressão | bomba principal e bomba jóquei; duas fontes de energia (itens 6.3.1 e 6.3.6) |
| Válvula de governo e alarme (VGA) | separa a rede, mede e avisa quando a água corre | faz parte do projeto (item 5.12) |
| Rede de tubos | leva a água: colunas, subgerais e ramais | isométrico na prancha (item 5.17) |
| Chuveiros | abrem com o calor e distribuem a água | espaçamento pelas Tabelas 04 a 06 |
| Tomada de recalque | por onde o CBMDF bombeia água para a rede | duas entradas de 63 mm, a 1 a 10 m da via (item 6.4.1) |
Passo a passo do acionamento
- O fogo começa e a fumaça quente sobe e se espalha sob o teto.
- O bulbo do chuveiro mais próximo esquenta. Ao chegar à temperatura nominal, o vidro estoura e o tampão cai.
- A água sai e bate no defletor, a pecinha que espalha o jato em forma de guarda-chuva sobre a área.
- A pressão da rede cai. A bomba jóquei, que mantém a pressão no dia a dia, não dá conta, e a bomba principal parte sozinha por queda de pressão (item 6.3.5).
- A chave de fluxo da VGA detecta a água correndo e manda o sinal para a central de alarme (veja o sistema de detecção e alarme pela NT 23); o gongo hidráulico toca.
- O fogo é controlado pelos chuveiros abertos, enquanto o prédio é evacuado e o Corpo de Bombeiros chega.
- A bomba só desliga manualmente, no painel (item 6.3.5). Isso evita que ela pare sozinha no meio do incêndio.
Os chuveiros que não esquentaram continuam fechados. Por isso o estrago com água é limitado à área do fogo.

Detalhe típico que usamos nas pranchas: a válvula de governo e alarme, com a chave de fluxo acima dela, a válvula de alívio, a linha de teste de alarme, o dreno principal e a derivação para teste do sistema.
O bulbo e a cor de cada temperatura
A cor do líquido no bulbo diz a temperatura em que o chuveiro abre. A NT 13 manda escolher pela temperatura máxima esperada no teto (item 5.16):

Tabela 03 da NT 13/2021 do CBMDF: vermelho ou laranja de 57 a 77 °C; amarelo ou verde de 79 a 107 °C; azul de 121 a 149 °C; roxo e preto acima disso. Fonte: CBMDF.
Em escritório, loja, hospital e shopping, o comum é a faixa de 57 a 77 °C. Perto de fornos, claraboias e casas de máquinas quentes entram temperaturas mais altas, para o chuveiro não abrir sem fogo.
Tipos de chuveiro
Pela posição
- Pendente: pendurado para baixo, o mais comum em forro.
- Em pé (upright): apontado para cima, em tubulação aparente, como em garagens e galpões.
- Lateral (sidewall): na parede, jogando a água para frente; muito usado em quarto de hotel e corredor estreito.
- Embutido ou oculto: fica rente ao forro, para quem quer discrição.
Pela resposta
- Resposta padrão: bulbo mais grosso.
- Resposta rápida: bulbo mais fino, que esquenta e abre antes. É o indicado para escritório, hospital, escola e locais de reunião de público.
Pela cobertura
- Cobertura padrão: até 4,6 m entre chuveiros no risco leve e no ordinário (NT 13, Tabela 04).
- Cobertura estendida: até 6,1 m (Tabela 05), com menos pontos e mais vazão por chuveiro.
- ESFR: chuveiro de resposta e supressão rápidas, para depósitos altos. Ele é feito para apagar, e não só controlar.
Tipos de sistema
- Tubo molhado: a rede fica cheia de água o tempo todo. É a grande maioria das instalações.
- Tubo seco: a rede tem ar ou nitrogênio sob pressão e a água só entra quando um chuveiro abre. Usado onde a água congelaria, como câmaras frias.
- Ação prévia: a água só entra na rede depois que a detecção confirma o fogo. Usado em data center e sala de TI, onde uma descarga sem fogo não é aceitável.
- Dilúvio: os bicos são abertos e todos descarregam juntos quando a válvula abre. Usado em riscos específicos, como áreas com líquidos inflamáveis.
Mitos comuns
"Quando um abre, abrem todos." Não, no sistema de tubo molhado. Cada chuveiro abre sozinho, pelo calor que chega a ele. Só o sistema dilúvio descarrega tudo junto.
"Fumaça de cigarro dispara o sprinkler." Não. O chuveiro reage ao calor no bulbo, não à fumaça. Quem reage à fumaça é o detector do sistema de alarme.
"A água estraga mais que o fogo." O chuveiro joga água só onde está queimando, logo no começo. Um fogo combatido depois, com mangueira de hidrante ou caminhão, molha muito mais e encontra muito mais coisa queimada.
"Extintor e hidrante substituem o sprinkler." Não. Extintor e hidrante dependem de alguém operar. O sprinkler funciona sozinho, de madrugada, com o prédio vazio.
Quando o sistema é obrigatório no DF
A exigência vem da NT 01 do CBMDF, pela ocupação, altura e área. Em escritórios e na maior parte do comércio, quando a edificação passa de 12 m de altura ou 5.000 m²; em hospitais, a partir de 3 m de altura ou 3.000 m²; em garagens, a partir do 3º subsolo (DT 12/2021); e em prédios residenciais acima de 60 m, só nas áreas comuns (DT 20/2023). O passo a passo completo, com risco, densidade, reserva e bombas, está no guia da NT 13 de sprinklers. Para testar números de densidade, área e pressão, use as nossas calculadoras de sprinkler grátis.
Manutenção: como se testa sem quebrar chuveiro
O sistema se testa sem estourar nenhum bulbo:
- Dreno principal da VGA: aberto devagar, simula chuveiros abertos. A pressão cai e a bomba principal precisa partir.
- Teste de fim de linha (ou conexão de teste do pavimento): faz a água correr depois da chave de fluxo e confirma que o aviso chega à central. A NT 13 pede essa conexão em cada pavimento (item 5.15).
- Depois de qualquer manutenção, confira se a válvula de governo ficou aberta. Válvula fechada e esquecida deixa o prédio inteiro sem proteção.
- Chuveiro pintado, amassado, corroído ou sem líquido no bulbo precisa ser trocado. Em reforma, proteja cada chuveiro com fita antes de pintar e retire no fim.
- Sinalize a válvula de governo e mostre à brigada onde ela fica. Há caso conhecido em Brasília de um chuveiro que abriu num banco, apagou o fogo, e a água continuou caindo por um bom tempo porque ninguém sabia onde fechar.
A manutenção é feita por profissional ou empresa credenciada no CBMDF (NT 13, item 5.18). Veja o que é o CRD do CBMDF e como se preparar para a vistoria.
Perguntas rápidas
Quanto tempo o sprinkler leva para abrir? Depende do tamanho do fogo, da altura do teto e do tipo de bulbo. O de resposta rápida abre antes do de resposta padrão.
O sprinkler funciona sem energia elétrica? O chuveiro abre sem energia, porque o bulbo reage ao calor. A bomba elétrica precisa de duas fontes de energia independentes (NT 13, item 6.3.6), ou usa-se bomba a diesel.
Posso mudar a posição dos sprinklers na reforma? Pode, com projeto: o novo layout precisa respeitar espaçamento, distância à parede e área por chuveiro. Divisória nova até o forro sem chuveiro é uma das falhas mais comuns.
Sprinkler apaga o fogo? Na maioria dos sistemas, ele controla o fogo e impede que se espalhe até o Corpo de Bombeiros terminar o combate. O ESFR, de depósitos altos, é feito para suprimir.
Precisa de projeto ou adequação de sprinklers?
A Arghon Engenharia faz o projeto de chuveiros automáticos no DF, inclusive adequação de layout em salas comerciais, com cálculo hidráulico e aprovação no CBMDF. Aproveitamos a rede e os chuveiros que já existem e mexemos só no necessário, para você gastar o mínimo na obra. Veja também como acompanhamos a execução do projeto de incêndio e fale com a gente pelo contato.
Este artigo explica o funcionamento do sistema para orientação. Para projetar no DF, use o texto oficial da NT 13/2021 do CBMDF.
