NT 12/2016 do CBMDF: carimbo, formatos, escalas e símbolos do projeto de incêndio

  • Atualizado em
  • Normas
  • 9 min de leitura
Tabela de símbolos gráficos usados em projetos de incêndio do CBMDF

A apresentação das pranchas de incêndio no Distrito Federal segue a Norma Técnica nº 12/2016 do CBMDF, Padronização Gráfica de Projetos de Instalação Contra Incêndio e Pânico, aprovada pela Portaria nº 10, de 10 de abril de 2017 (DODF nº 119, de 23 de junho de 2017). Ela define os formatos aceitos (A0, A1 e A2), o carimbo no canto inferior direito (Anexos A e B), a legenda geral no canto superior direito da primeira folha, as notas técnicas na borda inferior, a escala mínima de 1:100 para plantas, cortes e coberturas, as siglas de cada sistema e os símbolos do Anexo C. A IN 01/2021 completa a NT 12 com as regras do arquivo DWF entregue pelo SCIPWeb.

A NT 12/2016 não está no repositório novo do Corpo de Bombeiros; a norma e as demais portarias ficam no portal de portarias do CBMDF. Quem pede, o CBMDF fornece o texto oficial.

Abaixo está o que cada parte da norma pede, com as figuras da própria NT 12 e os modelos que usamos nas nossas pranchas.

Resumo da NT 12 em uma tabela

O queRegraItem
FormatosA0 (84,1 x 118,9 cm), A1 (59,4 x 84,1 cm) e A2 (42,0 x 59,4 cm)NT 12, 4.1.1
Formato A2Só para croqui de atividade eventual (vistoria)NT 12, 4.1.2
Desenho que não cabe no A0Fracionar, com figura-chaveNT 12, 4.1.3
CarimboCanto inferior direito, modelo dos Anexos A e BNT 12, 4.2.1
Legenda geralCanto superior direito da primeira folhaNT 12, 4.3.1
Quadro de áreasAbaixo da legenda: área total, de cada pavimento e de cada edificação do loteNT 12, 4.3.2
Notas técnicasBorda inferior da primeira folha, um quadro numerado por medidaNT 12, 4.3.3
Escala mínima1:100 para planta, corte, esquema vertical e coberturaNT 12, 4.4.2 e Tabela 2
PavimentoNome no canto inferior esquerdo da planta, escala logo abaixoNT 12, 4.5.1
Ordem das folhasImplantação, pavimento de descarga, demais pavimentos de baixo para cima, esquemas e detalhesNT 12, 4.7
SímbolosAnexo C, definidos na legenda; toda prancha traz a legenda do que mostraNT 12, 4.8
Nota que não condiz com o projetoProibidaNT 12, 5.2
ArquivoDWF único, até 10 MB, exportado dos layoutsIN 01/2021, Anexo 02

O carimbo (Anexos A e B)

O carimbo cabe na projeção de uma folha A4 dobrada: 18,5 cm de largura (cinco colunas de 3,5 cm mais 1,0 cm de margem) por 27,7 cm de altura. De cima para baixo:

  1. espaço opcional para o logotipo e o endereço da empresa, com o campo "Data de entrada" em branco (é do CBMDF);
  2. faixas de cidade (região administrativa da obra), endereço, proprietário, autor do projeto e responsável técnico;
  3. assinaturas do proprietário, do autor e do responsável técnico, com o registro no CREA, CAU ou CFT;
  4. espaço reservado ao CBMDF, em branco;
  5. a faixa "INSTALAÇÕES CONTRA INCÊNDIO E PÂNICO";
  6. o bloco de baixo: projeto (INC ou a sigla do sistema), destinação, conteúdo, medidas, número da prancha (atual/total), data, desenhista e escala ("INDICADA" quando há mais de uma).

O quadro de revisões é opcional e fica acima do carimbo, fora da projeção do A4.

Anexo A da NT 12/2016 do CBMDF: modelo de carimbo com as dimensões de cada campo, do logotipo ao número da prancha

Anexo A da NT 12/2016 do CBMDF: modelo de carimbo com cotas. Fonte: CBMDF.

No nosso template, o bloco de baixo do carimbo já sai preenchido com a ocupação e o grupo, porque o check-list do CBMDF pede ocupação e grupo no carimbo ou em nota.

Bloco inferior do carimbo do template de projeto de incêndio da Arghon Engenharia, com projeto INC, ocupação, grupos, conteúdo, medidas de segurança e número da prancha

Bloco inferior do carimbo que usamos nas pranchas, montado sobre o Anexo A da NT 12. O exemplo é de uma edificação mista, comercial e garagem (grupos 08 e 26).

O que o analista confere no carimbo

Pelo check-list de verificações do CBMDF e pela IN 01/2021 (Anexo 02):

  • carimbo de 175 x 277 mm no canto inferior direito, com margem de exatamente 10 mm entre o papel e a linha do carimbo, embaixo e à direita;
  • margem de 25 mm à esquerda;
  • campo de aprovação digital do CBMDF de 105 x 101 mm, a 50 mm do limite inferior e 80 mm do limite direito, livre;
  • numeração das pranchas sequencial e sem buraco;
  • o mesmo dado em todo lugar: endereço, proprietário, autor e responsável técnico iguais no carimbo, na ART e no SCIPWeb. A IN 01/2021 manda o analista conferir isso de forma unificada (item 13.2).

Siglas de cada sistema

O campo "Projeto" do carimbo usa as siglas da Tabela 1 da NT 12. Uma prancha só de incêndio geral leva INC; prancha de um sistema leva a sigla dele.

SiglaSistema
INCVárias medidas na mesma prancha
SINSinalização de segurança
ILUIluminação de emergência
EXTExtintores
HIDHidrantes de parede
ALMAlarme de incêndio
DETDetecção automática
SPKChuveiros automáticos
GLPGás liquefeito de petróleo
SPDAProteção contra descargas atmosféricas
PFPEscada à prova de fumaça pressurizada
ESPSistemas especiais

Na prática, separamos uma prancha por sistema quando o projeto é grande: o analista de hidrantes não precisa pular da folha 2 para a folha 10 e voltar, e o detalhe de cada sistema fica na prancha dele. Alarme e detecção, quando exigidos, vão em pranchas próprias, ALM e DET.

Escalas

DesenhoEscala mínima
Planta baixa1:100
Corte e esquema vertical1:100
Planta de cobertura1:100
Planta de locação1:200
Implantação1:500
Planta de situação1:5.000

Tabela 2 da NT 12/2016. Escala menor que 1:100 só vale para fracionamento, locação em condomínio, situação e implantação (item 4.4.5). Detalhe exigido por outra norma pode sair sem escala, desde que cotado (item 4.4.6). Em lojas e salas comerciais, costumamos usar 1:50: a planta fica mais legível e os símbolos não se sobrepõem.

Símbolos gráficos (Anexo C)

O Anexo C traz os símbolos de cada medida: extintores (pó ABC, pó BC, CO2, água, espuma, halogenado), hidrantes, bombas e registro de passeio, iluminação, sinalização, SPDA, detecção e alarme, portas corta-fogo P30 a P120, barra antipânico, escada pressurizada, chuveiros automáticos e GLP.

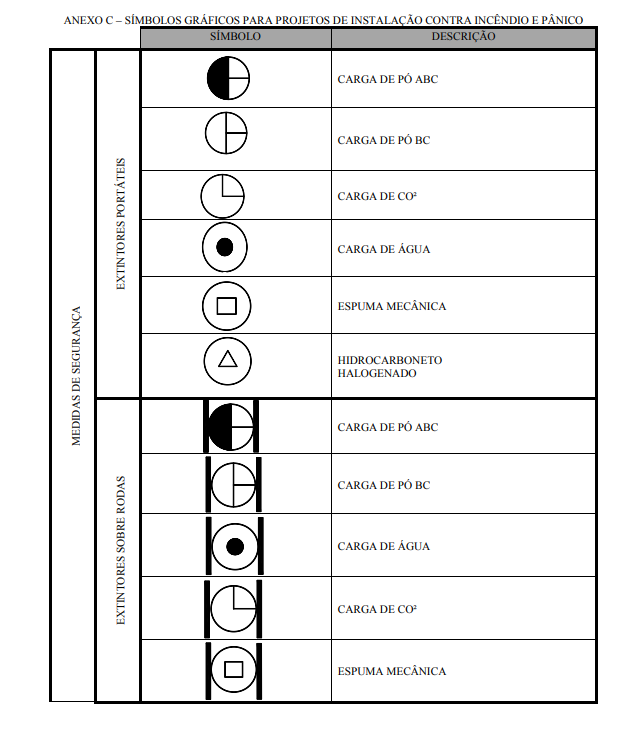

Anexo C da NT 12/2016 do CBMDF: símbolos de extintores portáteis com carga de pó ABC, pó BC, CO2, água, espuma mecânica e hidrocarboneto halogenado

Trecho do Anexo C da NT 12/2016 do CBMDF: símbolos de extintores portáteis. Fonte: CBMDF.

A regra do item 4.8 é simples: o símbolo é definido na legenda geral, e toda prancha que mostra uma medida traz a legenda dela. A legenda também diz a capacidade do extintor e a potência ou o fluxo da luminária, que o analista confere contra a planta.

Legenda geral do template de projeto de incêndio da Arghon Engenharia com extintor, luminária de emergência, rota de fuga, acionador, avisador, central de alarme, bomba, registro de passeio, hidrante e detectores

Legenda geral do template que usamos nas pranchas, com os símbolos do Anexo C. Cada projeto leva só as linhas dos sistemas que ele tem.

As regras do arquivo DWF (IN 01/2021)

Desde que a análise passou a ser eletrônica, a IN 01/2021 (Anexo 02) completou a NT 12:

  • Arquivo único DWF de até 10 MB, dividido só se passar do limite, com o nome PSCIP_1.dwf, PSCIP_2.dwf a cada revisão (ou PARQ_1.dwf no projeto de arquitetura).
  • Exportação dos layouts, não do model space, com o desenho em escala 1:1.
  • Formato A0 estendido aceito: 1.408, 1.627 ou 2.065 x 841 mm.
  • Cores: vermelho para as medidas de proteção, preto para o resto. A arquitetura vai num layer único chamado MATRIZ, sem cotas.
  • Layers com as siglas de cada medida: SEM (saídas), SIN, ILU, EXT, HID, ALM, DET, SPK, SPDA, GLP, AVS (acesso de viaturas), SESP (sistemas especiais), entre outras.

Erros que mais vemos em análise

  • Carimbo de outro estado ou de modelo antigo, com campos diferentes do Anexo A.
  • Margem do carimbo "quase" 10 mm. O check-list fala em exatamente 10 mm.
  • Legenda com símbolo que não aparece na planta, ou planta com símbolo que não está na legenda.
  • Nota de sistema que o prédio não tem (nota de chuveiros num prédio sem chuveiros). O item 5.2 proíbe.
  • Planta diferente da arquitetura aprovada nas saídas, na reserva técnica ou na central de GLP (item 4.5.3).
  • Escala 1:200 em planta baixa de pavimento.
  • DWF exportado do model space, sem escala, ou acima de 10 MB.

Perguntas rápidas

Posso entregar o projeto em folha A3? Não. A NT 12 aceita A0, A1 e A2, e o A2 é só para croqui de atividade eventual (item 4.1.2). A IN 01/2021 aceita ainda o A0 estendido.

Preciso de uma prancha por sistema? A norma não obriga. A sigla INC existe para prancha com várias medidas. Em projeto maior, separar por sistema ajuda a análise.

O símbolo pode ser diferente do Anexo C se estiver na legenda? A norma manda seguir o Anexo C (item 4.8). Símbolo próprio só para o que o Anexo C não tem, e sempre definido na legenda.

A NT 12 é de 2016 ou de 2017? O número é 12/2016; a portaria de aprovação é de 10 de abril de 2017 e a publicação no DODF, de 23 de junho de 2017.

Quer pranchas que passem na primeira análise?

A Arghon Engenharia monta as pranchas no padrão da NT 12 e da IN 01/2021, com template próprio de carimbo, legendas e detalhes típicos, e confere tudo antes do protocolo. O projeto é pensado para você gastar o mínimo na obra: só o que a norma exige, aproveitando o que já existe, com aprovação no CBMDF. Fale com a gente. Veja também o passo a passo do projeto de incêndio, a terminologia da NT 28 e como a iluminação de emergência aparece na prancha.

Leia também: sinalização de emergência pela NT 22 e protocolo no SCIP-Web, taxa e prazo.

Este artigo resume a NT 12/2016 do CBMDF e o Anexo 02 da IN 01/2021 para orientação. Para projetar, use sempre o texto oficial, disponível no portal de portarias do CBMDF.
